由富陽城市建設投資集團有限公司建設公司參與投資承建的杭州秦望通道工程“秦望號”超大直徑盾構順利接收實現雙線隧道貫通,該項目所有盾構用刀具及盾尾刷均由山東天佑隧道工程設備有限公司提供,產品性能優越,項目穩步掘進,全程產品磨損度極低,盾構設備運行良好。有效的保證了工程的進度。
一路隧行
秦望通道工程線路全長3066米,上層為雙向6車道公路,下層為城市軌道交通預留。公司承建的左線盾構段長1254米,并同步實施秦望廣場地下綜合體、軌道交通秦望廣場站以及相關附屬配套工程。

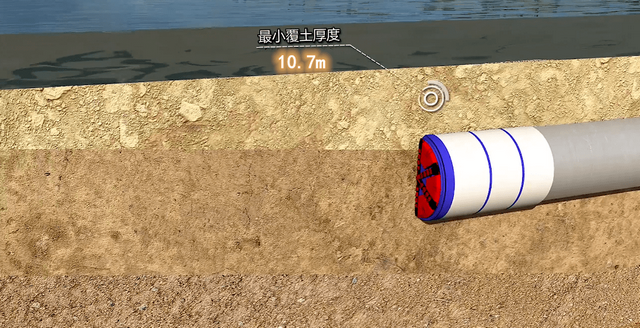

秦望通道工程,是國內公鐵合建隧道之一、浙江的過江盾構法隧道,建成后,將過江時間由原來半小時縮減到快三分鐘。

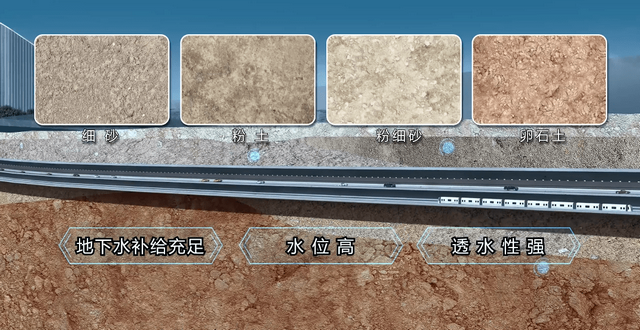

盾構機穿越地層圓礫土及卵石土層占比達到80%,涉及的砂性地層具有一定透水性,承載力差。為此,項目團隊對盾構機尤其是刀盤進行了針對性改制,與天佑隧道多次協調溝通,組織技術人員現場勘測,天佑隧道以現場實際數據為依據,對該項目使用的刀具及尾刷產品進行了反復深入的探討:

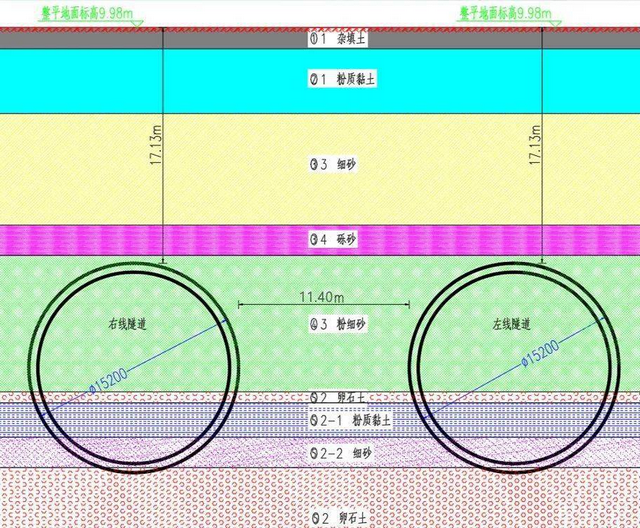

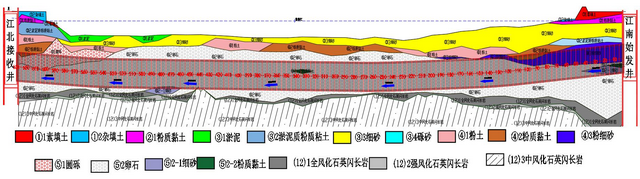

左線隧道采用1臺大型泥水氣平衡盾構機施工(海瑞克S909,開挖直徑15800mm),盾構穿越土層主要為:④2粉質黏土、④3粉細砂、⑤1圓礫土、⑤2卵石土、⑤2-1粉質黏土、⑤2-2細砂。左線ZK3+090~ZK3+105附近存在基巖隆起,有中風化石英閃長巖侵入隧道。
中風化石英閃長巖,巖質堅硬,RQD=50,平均強度60.92MPa,強度108MPa。
根據秦望通道盾構施工的推進線路、地質情況,為提高盾構掘進效率、增強刀盤的適應性,保證刀盤刀具具有一定的破碎卵石和掘進基巖凸起的能力,采用重型撕裂刀與盤形滾刀搭配,其刀具配置如下:
1、刀具#49~#76、#77A、#77B配置盤形滾刀,刀具#1~#48采用撕裂刀。
2、刀盤外圈滾刀均采用鑲嵌楔形齒滾刀。

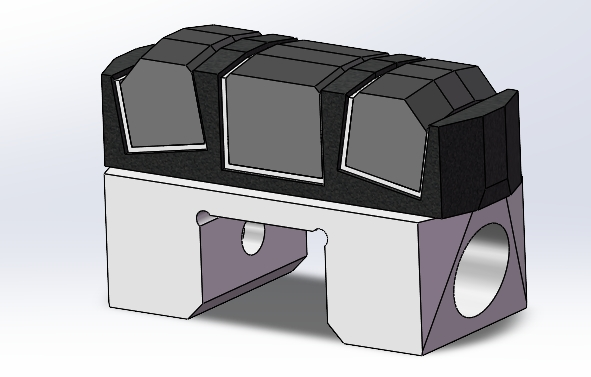

重型撕裂刀
1)摒棄切削性能好的寶塔刀,撕裂刀采用栓接式重型撕裂刀配置。
2)撕裂刀主合金加厚加寬,刃口鈍化,以提高抗沖擊能力,達到錘擊卵石、減小崩刃的效果。主合金采用鑲嵌樣式,以提高連接強度,降低合金脫落幾率。
3)基體采用優質合金鋼調質處理,并敷焊耐磨焊層,以提高刀具整體強度。

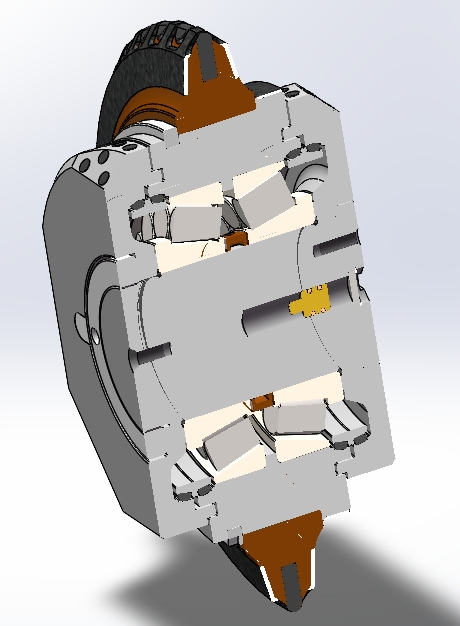

1)密封增加迷宮設計,提高密封可靠性。滾刀內部增加壓力補償裝置,以平衡內外壓差,保證滾刀內部與環境壓力平衡。
2)端蓋等易磨損部位,鑲嵌硬質合金釘以提高刀具整體耐磨性。
3)優化合金柱刃口,刃口加寬鈍化,在保證較好破巖能力的前提下,提高合金的抗沖擊能力。
終天佑隧道頂住壓力,不負眾望提供了掘進改良方案,對該項目提供的產品進行了全面的技術改良升級,提供的盾構刀具產品完美的貼合了該地質層的掘進技術要求。
掘進的同時加強地質超前探測,操縱盾構機成功穿越全斷面超復雜卵石地層。天佑刀具在參與貫通的過程中,“深、冷、硬、長、大”的產品優勢得到了充分驗證。不僅達到了耐磨、高效的要求,且出洞時刀具情況依舊良好,為保障區間的順利貫通奠定了堅實基礎。 該盾構機刀盤是天佑專門為本段區間設計制造的,適用于該區間地層,盤形滾刀與重型撕裂刀互相配合,刀圈外盤采用鑲嵌楔形齒滾刀,使得刀盤在后半段間區在掘進過程中得到了很好的保護,出洞后只是磨損了幾個毫米,刀盤本身并未發現磨損
秦望通道工程組建國內外刀具組合模式,終,“富春號”和“秦望號”兩臺“巨無霸”盾構機,歷經400多個日夜,累計切削土方約50萬立方米,實現雙線貫通,創造復雜地層下單日掘進16米奇跡,刷新了國內同類型盾構掘進速度記錄。
隨著“秦望號”超大直徑盾構順利接收這條促進富陽“一江帶城、南北呼應”
擁江發展新格局越江隧道的通車之時,離市民們?cè)絹?lái)越近隧道人將在接下來的
秦望廣場地下綜合體等工程施工中再接再厲 全力以赴
